一体式滤筒除尘器概述



一体式滤筒除尘器是目前较为流行的一种除尘设备,其特点是在一个整体内,集成了滤筒、清灰系统、风机、电控等组件。相比于传统的分体式滤筒除尘器,一体式滤筒除尘器有以下主要优点:


      1、结构紧凑,占地面积小,适用于空间有限的场所;

      2、过滤效率高,可以达到室内排放要求,省去了安装长距离管道和排气筒,减少了管道压力损失,达到节能目的;

      3、安装维护方便,连接进口管道和电源,即可开机使用,运行稳定可靠,噪音低,节能。


       因此,在焊接切割、激光、半导体、化工、制药等需要除尘的行业中,一体式滤筒除尘器越来越受到欢迎。一体滤筒除尘器如图1所示。


一体式滤筒除尘器图片


一体式滤筒除尘器产品图1


一体式滤筒除尘器产品图2


一体式滤筒除尘器产品图3


一体式滤筒除尘器产品图4


一体式滤筒除尘器产品图5


一体式滤筒除尘器功能用途


       一体式滤筒除尘器是一种工业除尘设备,其主要功能是过滤净化生产过程中产生的粉尘。它采用滤筒作为过滤介质,通过惯性碰撞和机械过滤方式将粉尘分离出来,从而达到净化排放气体的目的。控制系统采用工业级PLC全自动控制,可以设计成嵌入除尘器本体,亦可选配远程智能遥控操作,性能稳定维护方便。在工业领域,一体式滤筒除尘器能够大幅度减少粉尘对设备的危害。,提高生产效率,保护环境和工人健康。


一体式滤筒除尘器工作原理


一体式滤筒除尘器是在脉冲袋式除尘器基础上发展起来的,工作原理相同。除尘器的滤筒材质根据不同的粉尘工况来选择,利用纤维织物的过滤作用对含尘气体进行过滤,当含尘气体进入滤筒除尘器后,颗粒大、比重大的粉尘,由于重力的作用沉降下来,落入灰斗,含有较细小粉尘的气体在通过滤筒时,粉尘被阻留,使气体得到净化。

除尘器可通过定时或差压传感器来控制压缩空气自动清灰,电磁阀打开,让压缩空气从储气罐进入喷吹管,喷吹管设在滤筒的上方,压缩空气从上向下朝滤筒内部喷吹,粉尘脱离滤筒后落入灰斗,并被收集在金属灰桶或其他卸灰装置。

除尘器具体工作过程如下:


a) 正常操作状态下:


1)含尘气流经由除尘管道进入除尘器;

2)进风口的垂直挡板使含尘空气速度降低,并使粉尘向下直落至灰斗,保护滤筒免受粉尘直接冲刷磨损,但可允许气流从滤筒之间水平穿过;

3)轻质粉尘被吸附在滤筒外侧,干净空气穿过滤筒到达净气室,然后从出风口排出,可返回车间或室外排放;

4)重质粉尘直接落入灰斗,可排至金属灰桶或其他卸灰装置;


b)清灰状态:


1)除尘器通过定时或差压传感器来控制压缩空气自动清灰;

2)电磁阀打开,让压缩空气从储气罐进入喷吹管,喷吹管设在滤筒的上方;

3)压缩空气从上向下朝滤筒内部喷吹,粉尘脱离滤筒后落入灰斗,并被收集在金属灰桶或其他卸灰装置。

一体式滤筒除尘器工作原理图

一体式滤筒除尘器工艺流程


一体式滤筒除尘器的工艺流程主要包括以下几个步骤:预处理、过滤、清灰和排放。首先,粉尘含量较高的气体经过内置的预分离装置,通过沉流式/交叉式气流分布,过滤掉其中较大的颗粒物,然后进入滤筒腔体进行过滤。气体在滤筒中通过时,被截留在滤筒外表面的粉尘逐渐增多,形成一层滤饼。当滤筒除尘器的阻力超过其设计限制时,清灰系统启动,喷吹高压气体将滤筒表面的滤饼吹落,回收到粉尘仓内。经过除尘处理的气体通过出口管道排放,完成整个除尘过程。


一体式滤筒除尘器结构


一体式滤筒除尘器主要由箱体、灰斗、滤筒、气包喷吹系统、电磁阀、灰桶/卸灰装置(插板阀、卸灰阀)、控制系统、其他附属件等组成。典型设备结构组成见图2。

箱体分为过滤室和洁净室两大部分,两室由花板隔开。也可分为上箱体(洁净室)、中箱体(过滤室)和灰斗。

一体式滤筒除尘器典型结构组成

图2 一体式滤筒除尘器典型结构组成


清灰装置的设计是非常重要的,一般由电磁阀、喷吹管、储气包和脉冲控制仪几部分组成。电磁阀是通过导线将阀体内线圈输入脉冲信号,电磁阀受脉冲控制仪输出信号的控制,依靠阀的前后两个气室的压力变化,使橡胶膜片曲挠变形实现脉冲阀的开启和关闭。脉冲控制仪,是喷吹清灰的主要控制装置,它的输出信号控制电磁阀对滤筒进行循环清灰,以保证除尘器的处理能力和收尘效率。脉冲控制仪主要的设置参数有:脉冲间隔、脉冲宽度、周期间隔、输出路数等。



气包/分气箱主要用于电磁阀用气的定压作用,可参照GB150《压力容器》设计制造。如图5所示。


       滤筒是滤料通过特定工艺(如缝纫、热熔等方式)制作而成的柔性过滤组件,是表面过滤式除尘器的核心配件,其性能的优劣直接影响除尘器的运行阻力、粉尘排放浓度、使用寿命、经济性等。脉冲喷吹除尘器滤筒的配件有文氏管(可选配)、喷嘴等。圆形滤筒见图6。


 一体式滤筒除尘器气包


图5 气包


圆形滤筒


图6 圆形滤筒

一体式滤筒除尘器应用范围


可应用于焊接、打磨、机器人生产线、等离子切割、激光切割等工艺除尘。


一体式滤筒除尘器特点


1、设备外形采用工业设计,采用高质量的钣金工艺制作的壳体内外表面静电粉末喷涂;

2、滤筒选用进口PTFE阻燃覆膜滤材,通气性好,尘埃不易粘连,过滤精度达99.9%;

3、滤筒采用快拆型式,侧面安装,结构保证方便快速更换滤筒,为除尘器的维修保养提供便利条件,大大节省了时间和人力成本。

4、先进的自清灰技术,采用PLC控制,可以自动清洗滤筒表面积聚的灰尘,避免了因灰尘堵塞导致的除尘效率下降的问题。

5、采用能够节能减排的风机,并通过静音设计,风量大,叶轮经动平衡校正,振动小噪声低,使用寿命长,风机加装整体隔音箱或消音器;

6、针对烟尘中带有火星颗粒的的工况,可加装火星捕集装置,阻绝火星进入除尘器内部;

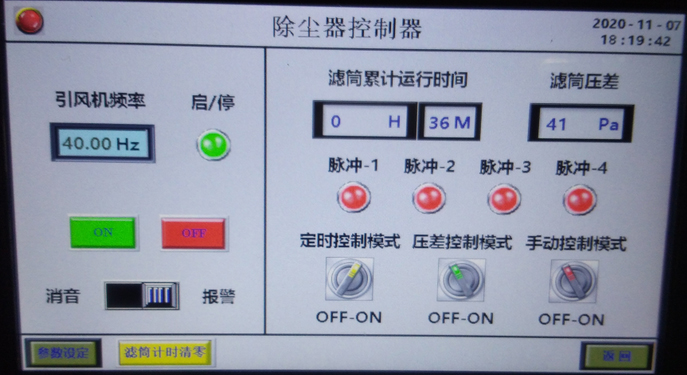

一体式滤筒除尘器控制方式


一体式滤筒除尘器可以采用多重控制方式,包括手动控制、自动控制和远程控制等。

手动控制主要通过手动开关或旋钮进行操作。

自动控制则是采用传感器、PLC等智能化设备进行自动控制,可实现自动清灰、自动排放等功能。

远程控制则是通过网络连接实现对设备的遥控操作,方便管理者进行远程监控和调整。

综合多种控制方式,可实现对一体式滤筒除尘器的控制和管理。


一体式滤筒除尘器控制方式


一体式滤筒除尘器型号说明


以下为我公司一体式滤筒除尘器的型号命名规则,相关参数所表示的含义如下所述。


一体式滤筒除尘器型号说明

示例:

a) DATC-41YT

表示有4个滤筒、单模块的一体式滤筒除尘器。


产品系列技术参数


型号

DATC-41YT

DATC-61YT

DATC-91YT

DATC-12YT

电源

380V/3PH/50Hz

380V/3PH/50Hz

380V/3PH/50Hz

380V/3PH/50Hz

处理风量(m3/h)

5000

8000

12000

16000

风机功率(kW)

5.5

7.5

11

15

过滤效率

≥99.99%

≥99.99%

≥99.99%

≥99.99%

滤芯

4-Φ325*H1000

6-Φ325*H1000

9-Φ325*H1000

12-Φ325*H1000

电磁阀个数

4

6

9

12

灰桶容积(L)

50

50

50

2-50

噪音

<75dB

<75dB

<75dB

<80dB

压缩空气(MPa)

0.5~0.6

0.5~0.6

0.5~0.6

0.5~0.6

外形尺寸L*W*H(mm)

1100*1100*3050

1100*1450*3500

1500*1450*3800

2200*1450*3500

进风口尺寸

Φ350

Φ400

Φ500

Φ600


一体式滤筒除尘器Y系列单模块


图9  Y系列单模块

一体式滤筒除尘器安装要求


一体式滤筒除尘器是一种重要的空气净化设备,其安装过程需要遵循严格的规范和要求,以确保其正常、良好地运行。具体要求如下:


1.安装前,需对设备进行检查,包括机械结构、电气系统等方面。

2.安装位置应在通风良好、无水、无腐蚀性气体、无明火等条件下,且离管道等设施较近。

3.安装时应根据设备尺寸及设计要求确定进出口管道位置、连接方式,并进行充分支撑和加固。

4.安装完成后,需进行设备的调试和测试,包括风量、压差、噪音、温度、湿度等方面。

5.需对设备进行定期维护和保养,包括清理滤筒等操作。

6.安装人员应具有相关资质或经验,严格按照设备厂家提供的安装说明及施工图纸进行操作,确保可靠。


一体式滤筒除尘器使用注意事项


1.定期清理滤筒:滤筒是除尘器的关键部件,需要定期清理以确保正常运行。清理方式可以采用气脉冲反吹或机械清洗。

2.合理调整进出口风量:除尘器的进出口风量应根据实际情况进行调整,过高或过低都会影响除尘效果和设备寿命。

3.防止火灾爆炸:除尘器在处理易燃、易爆物料时要特别注意防止火灾爆炸事故的发生,如安装防火阀门、加强通风等措施。

   针对有潜在火花隐患的工况,可加装前端火花捕捉装置,防止火花进入设备内部。

4.维护设备运行稳定性:定期检查各个部件的运行状况,如电控系统、传动系统等,确保设备运行稳定,避免因故障而停机。

5.保持清洁卫生:除尘器周围环境应保持清洁卫生,避免杂物堆积或者污染物影响除尘效果。

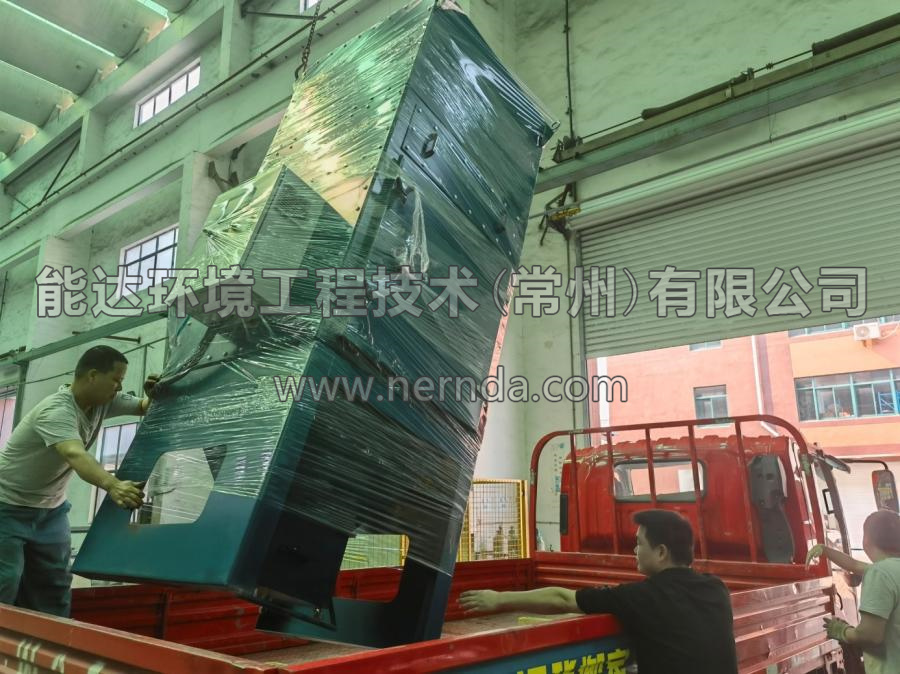

一体式滤筒除尘器装车照片


一体式滤筒除尘器装车照1

一体式滤筒除尘器装车照2


核心优势

制造能力


  本公司拥有标准化的生产车间,拥有多台钣金设备、焊接设备、金加工设备及吊装设备,拥有自主检测设备、手段完善。


服务流程


1. 售前服务

本公司工程师负责免费的售前技术服务,包括: 不锈钢喷淋塔选型、安装、使用、维护保养等技术咨询,提供不锈钢喷淋塔及系统设计方案。

2. 售中服务

在合同原则下,我们将会根据用户的使用情况,对不锈钢喷淋塔做进一步的优化设计,确保用户安装使用方便。 当不锈钢喷淋塔安装完毕后,如需协助调试,我们将会派员到现场服务。

3. 售后服务

7*24小时的运维服务。产品保修期内,在满足使用条件并正确操作情况下,我们免费维修 。对所销售产品提供长期稳定的维修服务。

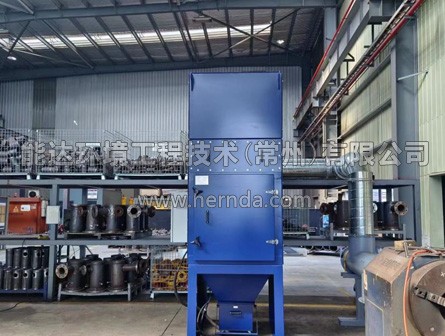

一体式滤筒除尘器工程案例


一体式滤筒除尘器工程案例1


应用:等离子管道切割烟尘

客户:江苏某公司

概述:设计风量5000m³/h,带阻火器。


一体式滤筒除尘器工程案例2


应用:激光切割烟尘

客户:江苏某公司

概述:设计风量8000m³/h


一体式滤筒除尘器工程案例3


应用:激光切割烟尘

客户:江苏某公司

概述:设计风量5000m³/h。


一体式滤筒除尘器工程案例4


应用:机器人焊接烟尘

客户:江苏某公司

概述:设计风量8000m³/h。


一体式滤筒除尘器工程案例5


应用:打磨房除尘

客户:江苏某公司

概述:设计风量5000m³/h。


一体式滤筒除尘器工程案例6


应用:激光切割烟尘

客户:江苏某公司

概述:设计风量5000m³/h,带阻火器。


订货须知


1、订单需注明产品名称、型号和数量,提供除尘系统的简要工艺说明、处理风量、温度、湿度、烟气含尘浓度、粉尘特性、排放要求及选定的滤料品种等。

      说明除尘器安装地点或提供安装地的气象参数、防震等级等资料。

2、除尘器供货范围:除尘器总进气法兰到总出气法兰间,主要包括:除尘器本体、滤筒、灰斗、快拆集尘箱、喷吹系统、风机、电控箱等部件。

3、除尘器高度按照工程设计及订货方要求确定。

4、安装用地脚螺栓由用户准备,不在供货范围。

5、备件:建议订货方增订部分备用附件,如脉冲阀和滤筒等,备件数量由订货方根据应用情况确定。
